Ortak Konu Tiplerini Anlamak: NPT, PT, G, R, M, BSP, UNF

Dişli bağlantılar makine mühendisliği, enstrümantasyon, sıhhi tesisat ve endüstriyel otomasyonun önemli parçalarıdır. Doğru iplik türünün seçilmesi, uygun uyum, sızdırmaz-sızdırmazlık ve bölgesel veya uluslararası standartlarla uyumluluk sağlar.

En sık kullanılan iplik türleri şunları içerir:

1. NPT – Ulusal Boru Dişi (Konik)

NPT İpliği, 60 derecelik diş açısına sahip bir tür konik boru dişidir. 1:16 konikliğe sahiptir, yani çap, diş uzunluğunun inç başına 1/16 inç kadar değişir. Bu koniklik, erkek ve dişi dişler arasında sıkı bir uyum sağlayarak mükemmel sızdırmazlık performansı sağlar. NPT dişleri tipik olarak 1/4", 1/2" ve 1/8" gibi inç boyutlarında ölçülür.

Standart: ANSI/ASME B1.20.1
Konu Açısı: 60 derece
Konu Türü: Konik
Birim: İnç

Özellikler:

• Mükemmel sızdırmazlık performansı: Konik tasarım, bağlantı ile boru arasında sıkı bir uyum sağlayarak sızıntıyı önler.
• Yüksek basınç ve sıcaklık dayanımı: Yüksek basınç ve sıcaklığa dayanabilme özelliği sayesinde zorlu ortamlara uygundur.
• Güvenilir bağlantı: Dişli bağlantı güvenlidir ve gevşemeye karşı dayanıklıdır.
• Kolay kurulum: Bağlantıyı tamamlamak için boruya yerleştirmeniz ve döndürmeniz yeterlidir.

Kuzey Amerika'da yaygındır.

Uygulamalar: Hidrolik sistemler, kimyasal boru hatları, gaz dağıtım sistemleri.

2. PT – Boru Dişi (JIS Konik)

PT Dişi, NPT dişine benzer bir İngiliz Standart Boru Konik (BSPT) dişidir. Aynı zamanda 1:16 konikliğe sahiptir, bu da çapın inç uzunluk başına 1/16 inç azaldığı anlamına gelir. PT dişleri, hem sızdırmazlık performansını hem de basınç direncini artıran kompakt bir yapıya ve daha ince adıma sahiptir.

Standart: JIS B 0203 (Japonya Endüstri Standardı)
Konu Açısı: 55 derece
Konu Türü: Konik
Birim: İnç

Özellikler:

• Mükemmel sızdırmazlık performansı: Kompakt diş yapısı bağlantının sıkılığını artırır.
• Güçlü basınç direnci: Daha yüksek eksenel basınca dayanabilir ve sağlam mekanik performans sunar.
• Kolay kurulum: Daha küçük diş aralığı, kurulum sırasında daha az dönüş gerektirir, bu da çalışmayı daha kolay hale getirir.

Asya'da, özellikle Japonya, Tayvan ve Çin'de yaygındır.

Uygulamalar: Pnömatik bileşenler, su armatürleri, gaz sistemleri.

3. G Konusu – BSPP

G İpliği Whitworth iplik serisine aittir. Oldukça standartlaştırılmıştır ve iplik boyutları tipik olarak inç cinsinden ifade edilir (örneğin, 1/4, 1/2, 1/8). G ipliği basit bir tasarıma sahiptir ve çok yönlülük sunar.

Standart: ISO 228
Konu Açısı: 55 derece
Diş Tipi: Paralel (Silindirik)
Birim: İnç

Özellikler:

Yüksek Standardizasyon: Birleştirilmiş iş parçacığı parametreleri ve sembolleri, iletişimi ve eşleştirmeyi daha verimli hale getirir.

Hızlı Kurulum: Basit tasarım, karmaşık aletlere ihtiyaç duymadan kolay montaj ve demontaj sağlar ve zamandan tasarruf sağlar.

Kararlı Bağlantı: Sıkı diş bağlantısı, çekme ve kesme kuvvetlerine etkili bir şekilde direnç göstererek gevşemeyi önler.

Avrupa'da ve küresel olarak enstrümantasyonda yaygın olarak kullanılır.

Uygulamalar: Enstrümantasyon, valf bağlantı parçaları, bina ve mühendislik sistemleri.

4. R Dişi – ISO Konik Diş (BSPT'ye benzer)

R dişi, mekanik bağlantılar için yaygın olarak kullanılan bir diş türüdür. Üçgen dişlerle karşılaştırıldığında, daha düzgün bir yük dağılımına olanak tanıyan daha düzgün bir profile sahiptir.

Standart: ISO 7-1

Özellikler:

• Yüksek Hassasiyet: Mükemmel boyutsal doğruluk ve geometrik tolerans, diş kalitesini garanti eder.
• Basit Yapı: Dişli mil ve manşondan oluşur ve kullanımı kolaylaştırır.
• Güçlü Çok Yönlülük: Farklı uygulama ihtiyaçlarını karşılamak için çeşitli özelliklerde mevcuttur.

Dünya çapında yaygın olarak kullanılmaktadır.

Uygulamalar: Değiştirilebilirlik ve yüksek hassasiyetin gerekli olduğu mekanik imalat, hassas aletler ve havacılık uygulamaları.

5. M Konu (Metrik Konu)

Metrik dişler olarak da bilinen M dişleri, en yaygın kullanılan metrik vida dişi türüdür. Aritmetik bir sıraya göre düzenlenmiş standartlaştırılmış bir adım sistemini takip ederler. Boyutlar milimetre - cinsinden gösterilir; örneğin, M6×1, 1 mm aralıkla 6 mm çapı belirtir.

Standart: ISO 261 / ISO 724
Konu Açısı: 60 derece
Konu Türü: Paralel
Birim: Milimetre

Özellikler:

• Birleşik Birimler: Milimetre cinsinden ölçülür, hesaplamaları ve ölçümleri kolaylaştırır.
• Standartlaştırılmış Pitch: Düzenli bir sıra izleyerek seçimi ve kullanımı basitleştirir.
• Geniş Uygulanabilirlik: Makine mühendisliği, elektronik, otomotiv, havacılık ve diğer endüstrilerde yaygın olarak kullanılır.

Dünya çapında yaygın olarak kullanılmaktadır.

Uygulama Alanları: Elektronik ürünlerin montajı, hassas aletlerin bağlanması ve büyük mekanik ekipmanların sabitlenmesi için yaygındır.

6. BSP Konu – İngiliz Standart Boru

BSP dişleri standartlaştırılmış boru dişleridir. İki ana tipte gelirler: BSPP (paralel) ve BSPT (konik), her ikisi de 55 derecelik diş açısına sahiptir. BSP dişleri tipik olarak 1/4", 1/2" ve 1" gibi inç cinsinden ölçülür.

BSPP ve BSPT, benzer görünümlere rağmen diş açısı ve adımdaki farklılıklar nedeniyle NPT ile değiştirilemez.

Yaygın olarak İngiltere, Avrupa, Asya ve Avustralya'da kullanılır.

Uygulama Alanları: sıhhi tesisat ve sıvı transferi uygulamaları

7. UN / UNF – Birleşik Ulusal Konu / Birleşik İnce Konu

UN ve UNF dişleri standartlaştırılmış vida dişleridir. Diş hatveleriyle karakterize edilirler: UN, genel kullanım için daha kalın bir hatveye sahipken UNF, daha hassas, yüksek-mukavemetli bağlantılar için daha ince bir hatveye sahiptir.

Standart: ANSI/ASME B1.1
Konu Açısı: 60 derece
Birim: İnç

Özellikler:

• Yüksek-güçlü iş parçacığı etkileşimi.
• Tipik olarak sızdırmazlık için değil, sabitlemek için kullanılır.

ABD ve havacılık endüstrisinde yaygındır.

Uygulamalar: Mekanik sabitleme, havacılık, otomotiv.

Karşılaştırma Tablosu

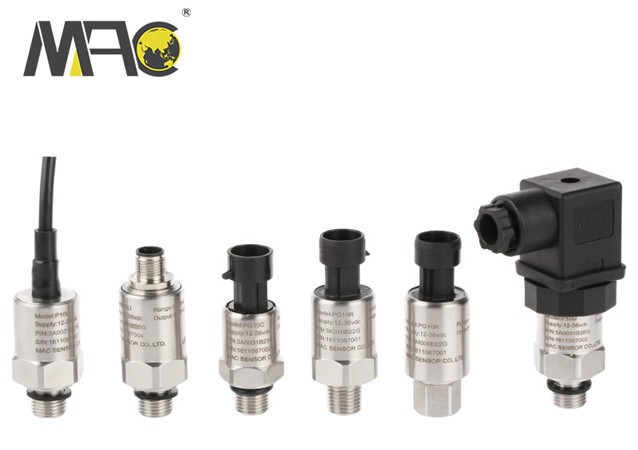

MACSENSOR, sensörlerimiz için çeşitli konular ve özelleştirme hizmeti sunmaktadır. Daha fazla ayrıntı için bizimle iletişime geçin.
